| 구분 | 요구조건 | 결과 | |
|---|---|---|---|

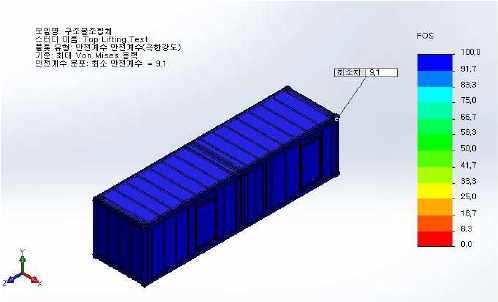

| 크레인 운반 | Top Lifting Test | 하중조건2G, 안전율2.0 | 안전율 9.1 > 2.0 |
| Bottom Ltfting Test | 하중조건2G, 안전율2.0 | 안전율 6.8 > 2.0 | |
| 지게차 운반 | Lifting from Fork Pocket | 하중조건 : 실 하중 적용 | 안전율 16.1 > 2.0 |
| 운송 시 충격 | Pot hole breaking | X:-1G, Y:0, Z:-3G | 안전율 6.8 > 1.5 |

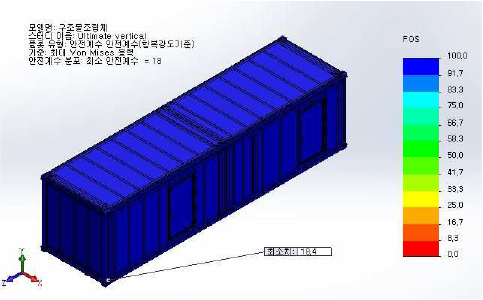

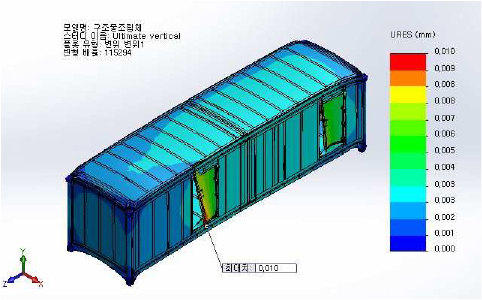

| Ultimate vertical | X:0, Y:0, Z:-3G | 안전율 18.4 > 1.5 | |
| Pot hole cornering | Right - X :0,Y:-1G, Z:-3G | 안전율 17.0>1.5 | |
| Left - X :0,Y:-1G, Z-3G | 안전율 14.5 1.5 | ||
| Oblique kerb striking | Right-X: -3G, Y:-1.5G, Z:-3G | 안전율 2.6>1.5 | |
| Left - X-3G Y:1.5G, Z:-1G | 안전율 2.6>1.5 | ||

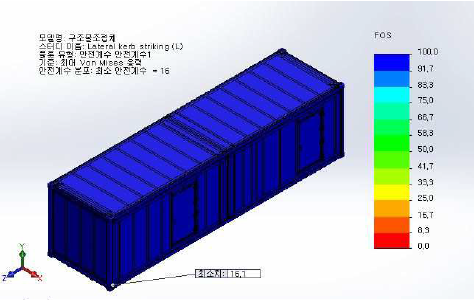

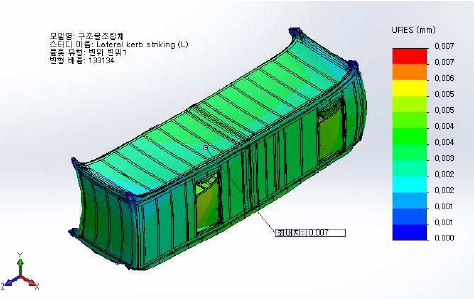

| Lateral kerb striking | Right - X :0,Y:-2G, Z:-2G | 안전율 16.1>1.5 | |
| Left - X :0,Y:-2G, Z:-2G | 안전율 16.1>1.5 | ||
| 지붕 하중 | Roof Strength | 하중 2633kg | 안전율 8.67>1.5 |
| 냉난방장치 고정대 | 하중 1079.1N | 안전율 15.81>1.5 | |
| 랙고정대 | 하중 3629.7 | 안전율 63.7>1.5 | |
| 케이블보관대 | 하중 4414.5N | 안전율 45.32>1.5 | |
